舍弗勒集成轴承技术在医疗领域的应用

字号:T|T
文章出处:http://www.schaeffler.cn/content.schaeffler.cn/zh/press/press-releases/press-details.jsp?id=68365121网责任编辑:作者:人气:-发表时间:2014-12-07 16:40:00



舍弗勒集成轴承技术在医疗领域的应用



滚动轴承、直线导引系统和驱动单元必须满足高精度、运行平稳和安全可靠性高等要求——无论是应用在C型臂、病床、手术台或医用吊塔系统。舍弗勒在医疗领域轴承应用拥有丰富经验,旗下有INA、FAG、IDAM以及Barden等知名轴承品牌,能提供多种产品用于医疗技术领域中的所有运动部件和系统,在全世界处于领先水平,是理想的产品开发合作伙伴和供应商。在2014国际医疗制造业配件、零件及原材料展览会(COMPAMED)上,舍弗勒集团展出了独具创新且经过验证的解决方案,既可满足医疗技术应用高品质和安全性的要求,同时兼具更高的可靠性和灵活性,并能扩展医疗设备的潜在应用范围。

集成测量系统轴承单元 :工业4.0解决方案

能即时安装的FAG SIMTUS系统专门开发用于CT设备,在改进X射线成像质量的同时使扫面速度变得越来越快。FAG SIMTUS为专用集成机电转向装置系统,FAG 航空航天部门将电动直驱系统集成在轴承上,提供完整且易于安装的整体解决方案,完全满足医院和放射学诊疗中所采用的计算机辅助成像程序的严格要求。集成在轴承上的高分辨率测量系统有助于计算机断层扫描成像程序运行。

FAG SIMTUS的优势在于,高转速使扫描时间大大缩短,高精度使成像质量更为清晰,对运动中的器官如跳动的心脏进行扫面从而获得清晰的图像成为可能,同时系统操作时噪音低。

整个直驱系统的驱动单由IDAM(INA驱动与机电技术有限公司)提供,航空航天事业部提供其它机械零部件及特殊开发的轴承单元,并完成最终的装配工作。电气接口及机械结构安装接口可根据客户的高精度、高刚性等要求进行设计开发。

电动升降柱:用于C型臂即时安装的完整解决方案,满足更高要求

电动升降柱的特点在于其高品质及精准的导向。升降柱的特点是坚固且结构紧凑的设计,可安全、可靠、连续地提升几百公斤的重物。这一结构紧凑的机电系统根据医疗技术中使用的C型臂严格要求进行设计,同时也可方便地加以调整以适应其他工业应用的需求。升降柱以完整且便于安装的单元装置的形式进行交货,可非常容易地接入到新系统或原有系统中。

此升降柱系统在内部布置了两个高性能的线性导引系统,可确保高精密、重复性精度高的导引品质。升降柱行程的终点位置安装限位开关进行位置反馈,系统采用一个24 V直流无刷电机作为驱动。

直线产品在病床及手术台设备上的应用

病床、手术台以及牙科诊疗椅,都要求尽可能最大的灵活度以及高的牢固性。INA线性导向系统正是上述情况的完美解决方案。KUVE-B和KUSE线性循环球轴承和导轨组件在此高要求的情况下尤为适用。这两个系统分别拥有4排和6排滚动体,具有极高的承载能力。线性循环球轴承和导轨组件专门设计用于各种高荷载的运送,确保在质量、荷载能力、运行特性和安全性方面的所有要求都得以满足。

医用吊塔用轴承:运行顺畅,具备高荷载能力和低噪音水平

现代手术室的特征在于确保人员调配和使用装置的灵活性。从安全性和清洁度方面的考虑,以往在手术室地面上敷设线缆的做法无法满足要求,但一台手术中所使用的装置的数量却在不断增加。那么,所有这些屏幕、医疗装置、计算机和线缆都放到哪里呢?解决方案是,使用带有旋臂的吊塔系统用以装载这些设备,同时也使得灵活、独立的定位成为可能。上述的吊塔系统必须能够满足高承载、易于移动且可为电源线(电力、氧气、数据等)提供充足的空间等特点。AXS轴向角接触滚子轴承尤为适合此应用。这种轴承是成对布置,可承受高载荷及高的弯矩载荷,并可确保平滑运行和低噪音运动。轴承横截面较小使得轴承单元高度低的同时内径大,为悬臂预留足够的空间来通过各种的电源及信号线。 AXS轴向角接触滚子轴承同时提供一个集成的机电刹车单元。这一刹车系统使用弹簧将平板零件与摩擦片压紧,从而确保在无电流通过的情况下轴承单元处于刹车状态。也就是说,吊塔是被牢固地锁定不能转动。当通电之后,电磁体的磁力将平板零件与摩擦片分离,吊塔可以进行转动,从而可以轻松地改变位置。

FAG轴承代理|济南鸿慷

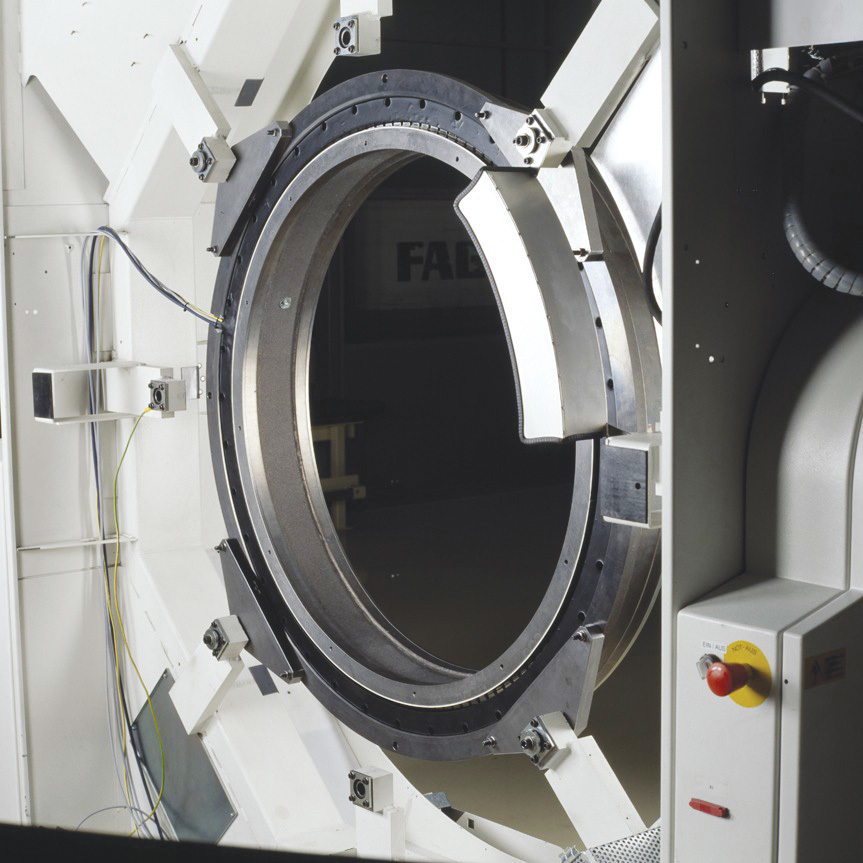

即时安装的 FAG SIMTUS 系统,专门开发用于计算机断层扫描,可明显缩短X射线扫描时间,提升成像品质。

FAG轴承代理|济南鸿慷

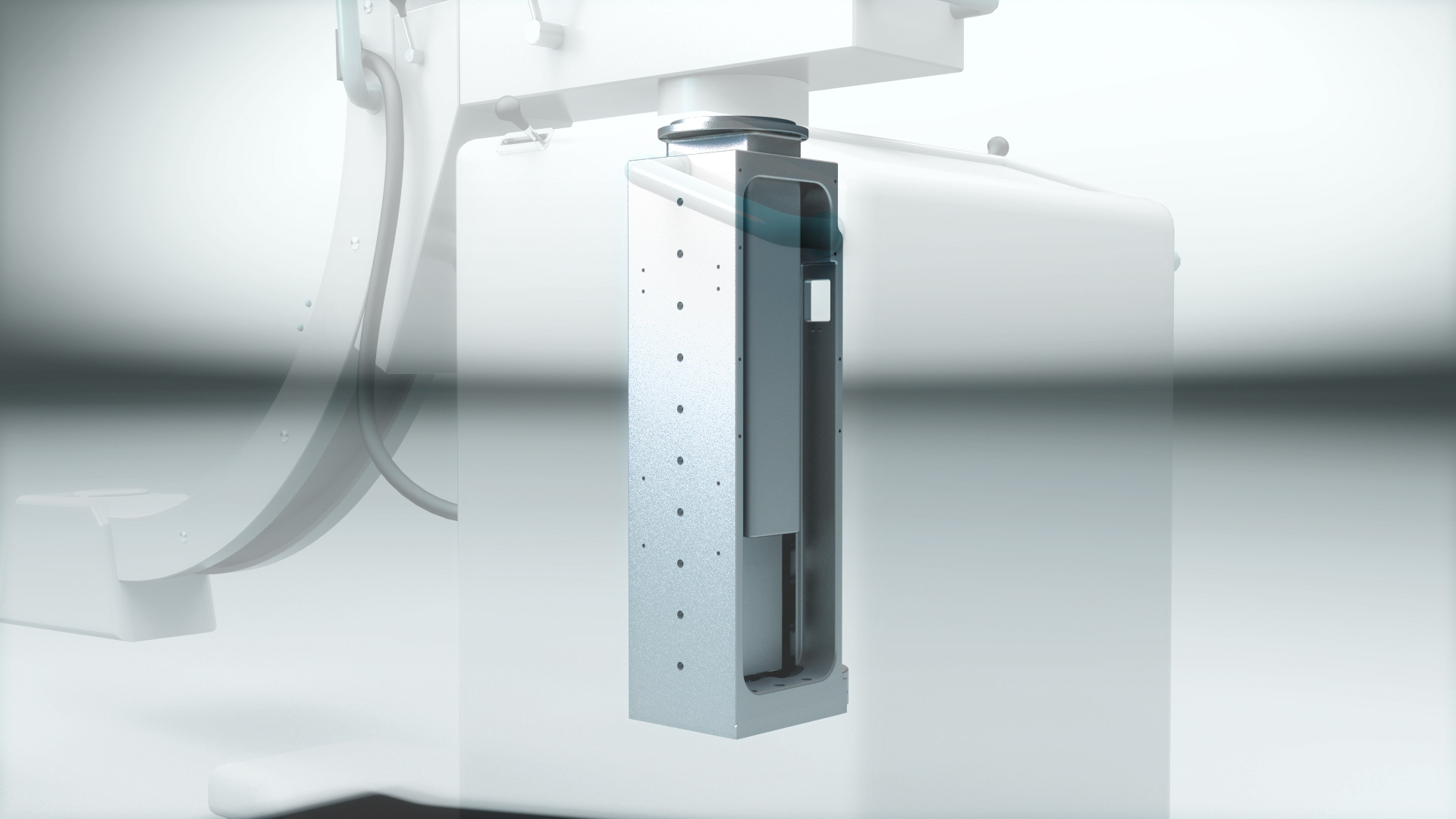

电动升降柱具备运行及重复精度高的导引品质。

FAG轴承代理|济南鸿慷

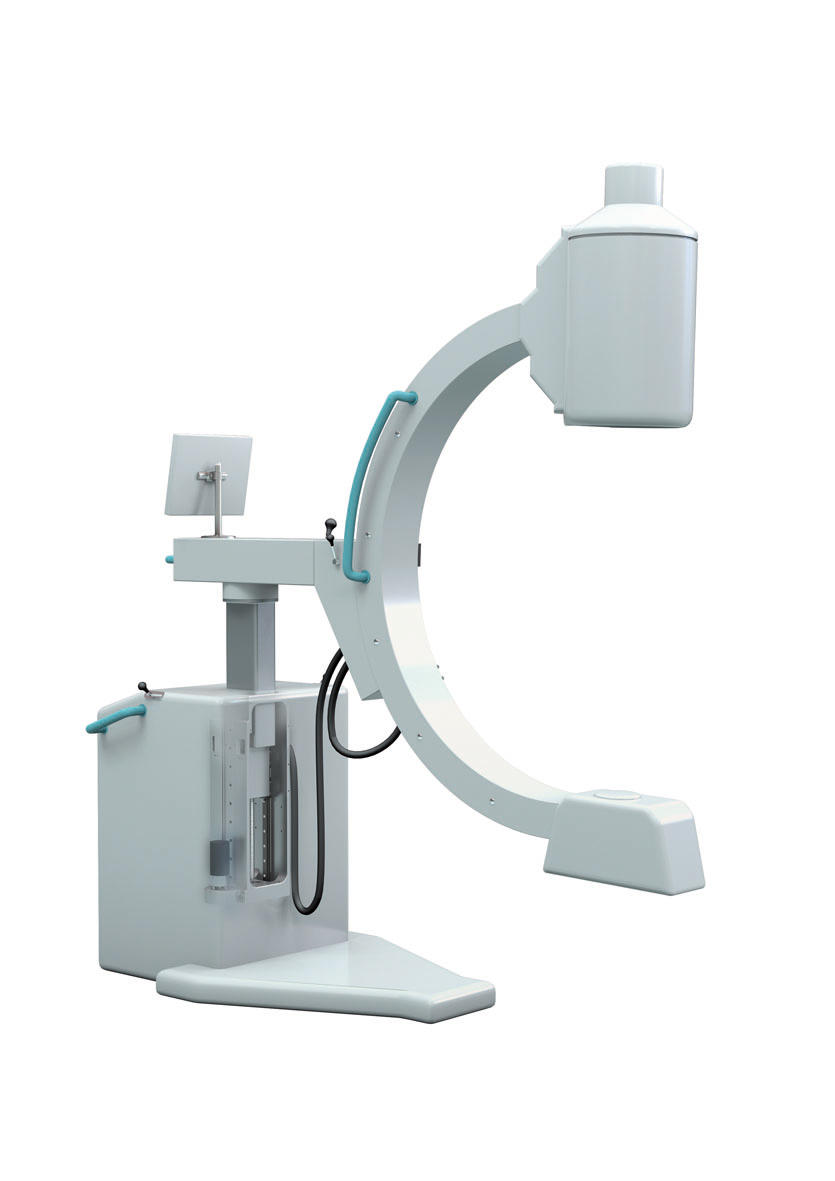

电动升降柱是结构紧凑的机电系统,其设计可满足医疗设备C型臂的严格要求,同时也可很方便地加以调整以适应其他工业应用的需求。

FAG轴承代理|济南鸿慷

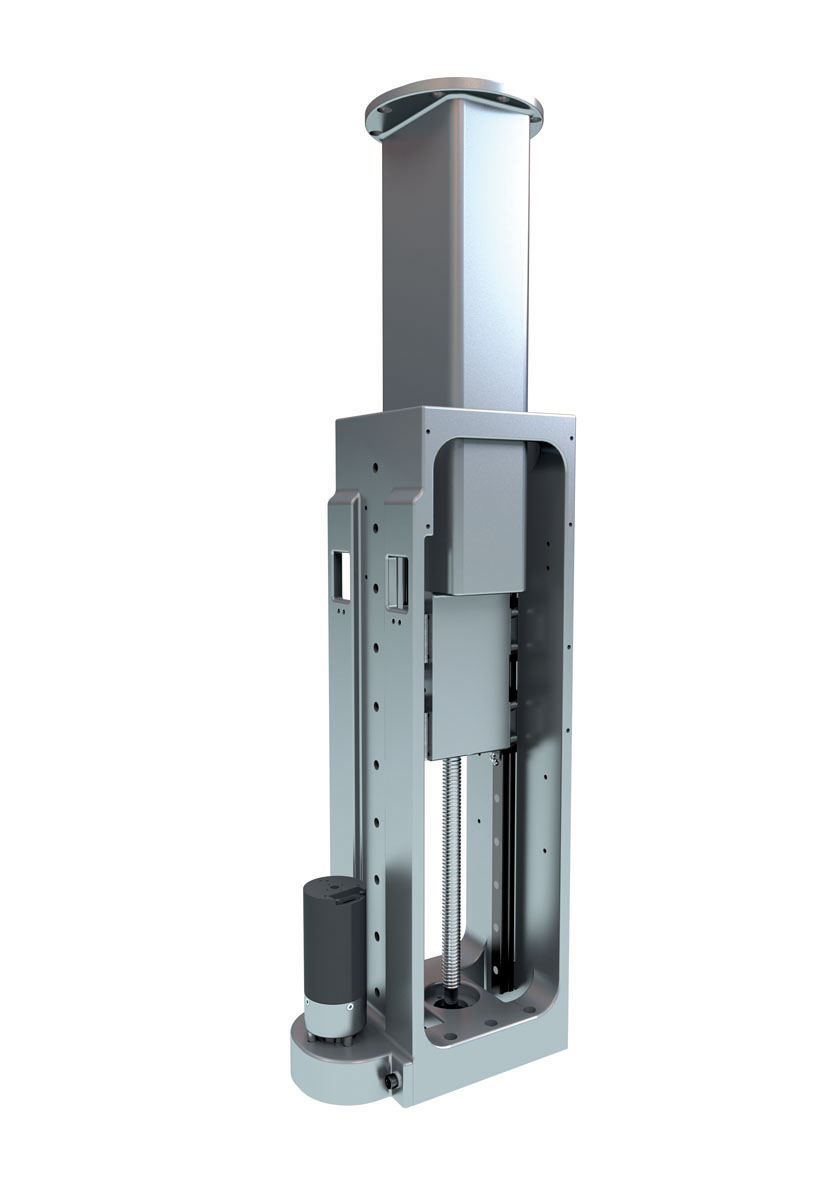

电动升降柱具有强壮且结构紧凑的设计,可安全、连续、可靠地提升几百公斤的荷载。

FAG轴承代理|济南鸿慷

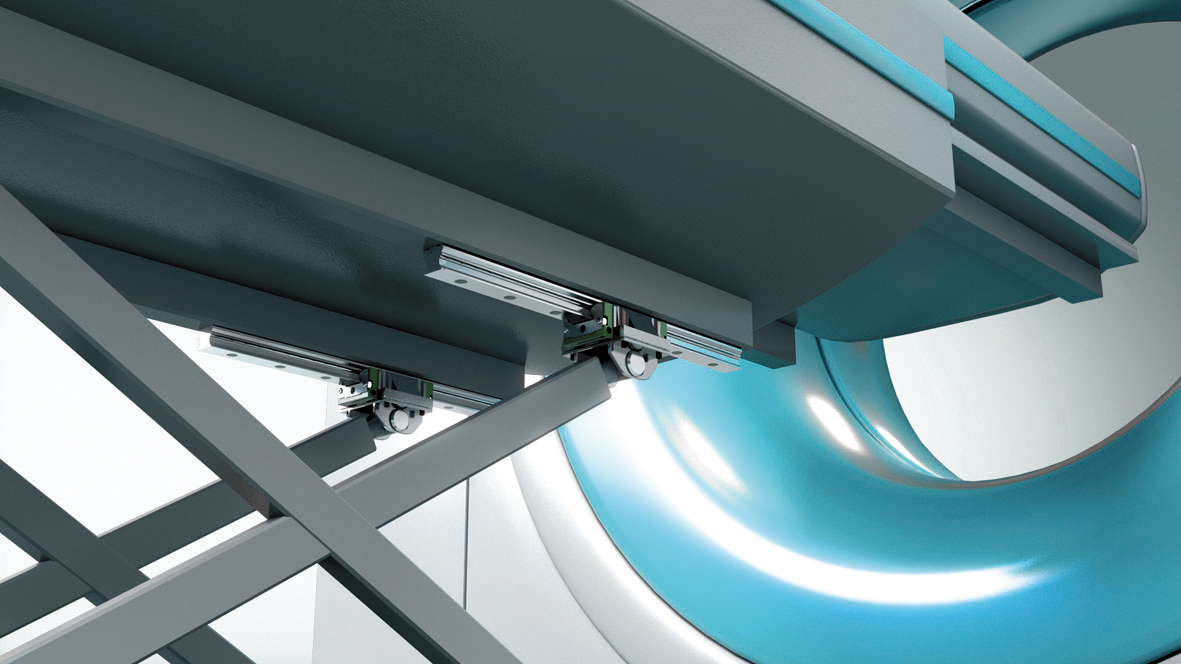

KUVE-B四排直线循环球轴承和导轨组件,确保了病床的高实用性和舒适性。

FAG轴承代理|济南鸿慷

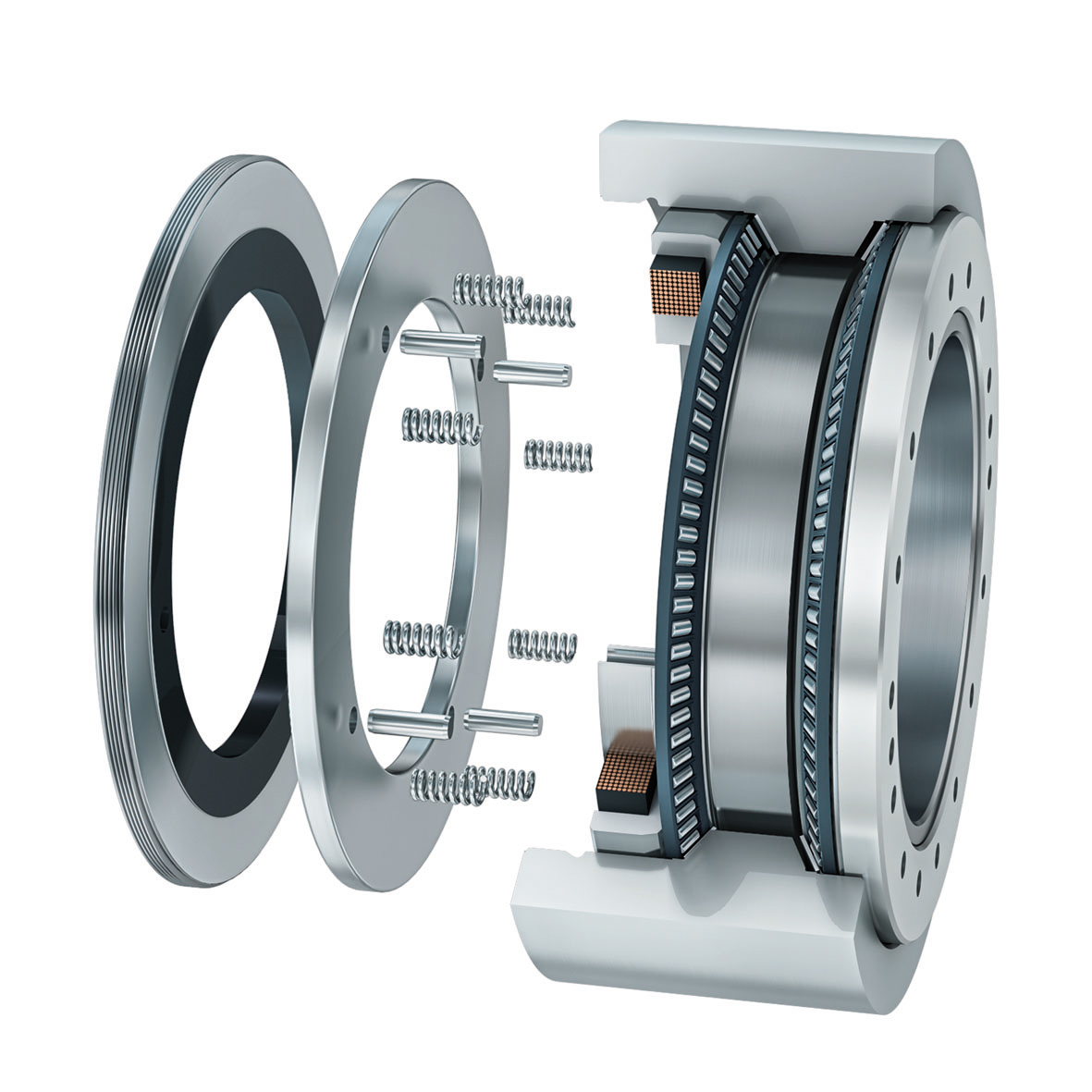

集成电磁刹车系统的AXS轴向角接触滚子轴承单元。

FAG轴承代理|济南鸿慷

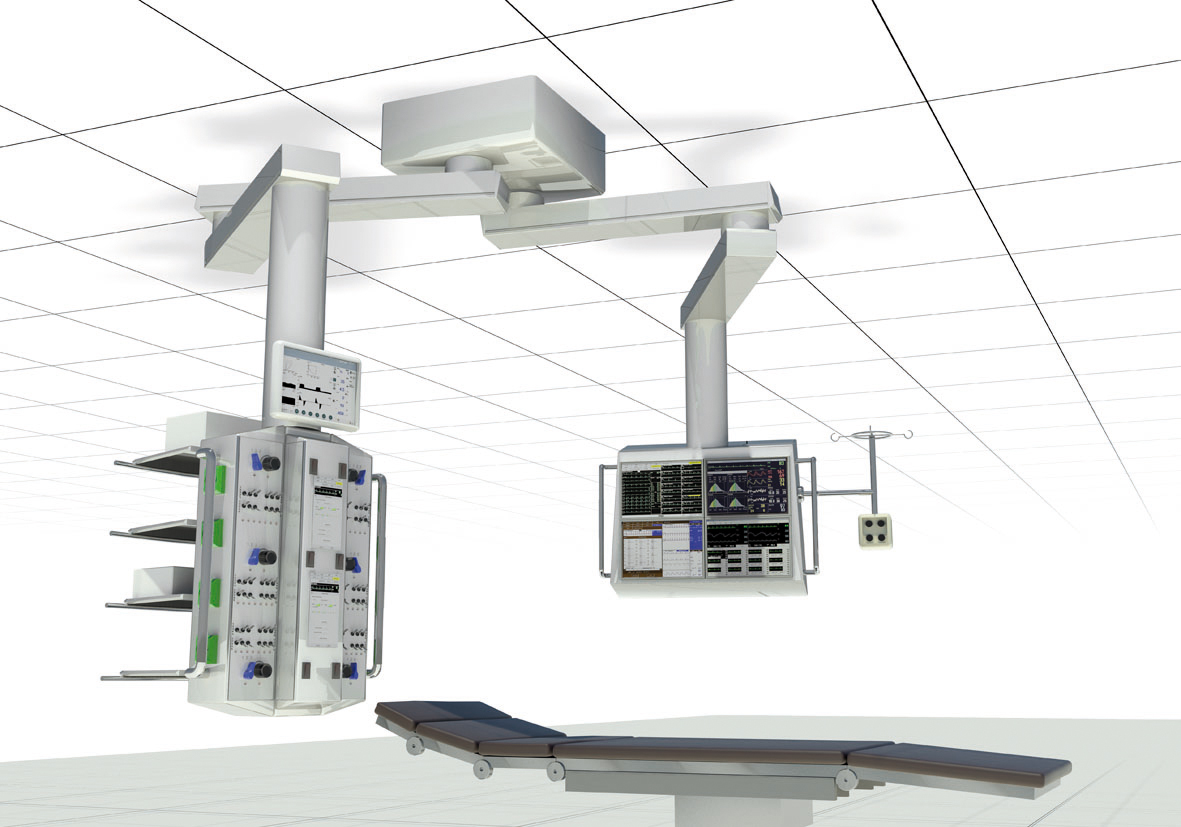

采用具备集成机电制动器的轴承单元,各种医学装置、计算机以及屏幕都可移动到符合人体工程学的理想位置 — 可靠且可独立操作。
